Modern otomobillerde büyük bir hızla yaygınlaşan elektrikli direksiyon sistemi, hidrolik direksiyon sisteminin yerini almıştır. Burada elektrikli direksiyon sistemi "elektromekanik direksiyon sistemi" anlamında işlenecektir. Elektrikli direksiyon sisteminin yaygınlaşmasındaki en büyük sebep; daha düşük yakıt tüketimi, daha az parça ve bakım maliyetidir. Bunlarla birlikte daha bir çok avantajı bulunmaktadır. Otomotivde tüm markalar “verimlilik” ve “çevrecilik” konseptiyle yeni nesil araçlar üretiyorlar, elektrikli direksiyonlar da bunun bir parçası; daha hafif, motordan daha az güç çeken (bu daha düşük yakıt tüketimi demektir) ve da az yer kaplayan donanımlar kullanılıyor.

Elektrikli Direksiyon Sistemi Çeşitleri

a)ElektrohidrolikDireksiyon Sistemi (mekanik hidrolik pompa yerine, elektrikli hidrolik pompa var)

b) Elektromekanik Direksiyon Sistemi (Elektrikli Servo Direksiyon ve Servotronik Direksiyon)

           *Direksiyon milini döndüren elektrikmotoru (elektrik motoru direksiyon milini döndürür)

*Çift pinyonlu elektromekanik direksiyon (elektrik motoru, direkt kremayeri hareket ettirir)

(Elektromekanik Direksiyon Sistemi)

(Çift Pinyonlu Elektromekanik Direksiyon Sistemi)

Yakıt ekonomisi ve teknolojik gelişim bakımından sıralarsak;

Hidrolik direksiyon sistemi: Yakıt tüketimi fazla, hıza duyarlı direksiyonun uygulanması zor, otomatik park yok.

Elektrohidrolik direksiyon sistem: Yakıt tüketimi, hidrolik direksiyona göre daha düşük, hıza duyarlı direksiyonun uygulanması daha kolay, otomatik park sistemi yok.

Elektrikli direksiyon: Yakıt tüketimi en az, hıza duyarlı direksiyon ve otomatik park sistemi uygulanabilir.

Modern yeni nesil binek araçlarda kullanılan direksiyon sistemleri: elektro hidrolik direksiyon sistemi ve elektrikli direksiyon sistemidir.

Yakıt ekonomisi ve teknolojik gelişim bakımından sıralarsak;

Elektrikli Direksiyon Sisteminin Özellikleri ve Yapısı

*Sürücünün direksiyonu döndürme kuvvetine ilave (yardımcı) olarak bir elektrik motoru, direksiyon milinin döndürme kuvvetini (tork) arttırır. Böylece direksiyon, duruş-yavaş sürüş-park-manevra gibi direksiyonun döndürmenin en zor olduğu ve döndürme miktarının en fazla olduğu, en çok desteğe ihtiyaç duyulan anlarda daha yumuşak bir şekilde döndürülebilir. Tekerleğin (lastiğin) dönüş hızı azaldıkça, tekerleği döndürme (yönlendirme) sırasında oluşan sürtünme direnci artar; yani ilave (servo) güç gereksinimi maksimum olur. Yük arttıkça, hız azaldıkça, sürtünme direnci arttıkça; direksiyonla tekerlekleri döndürmek zorlaşır, bu sebeple direksiyonun yumuşak olabilmesi için, ilave güç ihtiyacı artar.

*Elektromekanik direksiyonda, direksiyonun hız arttıkça sertleştirilmesi sağlanır; böylece yüksek hızlarda sürüş güvenliği artmış olur. Tekerleğin (lastiğin) dönüş hızı arttıkça, döndürme sırasında oluşan sürtünme direnci azalır; yani ilave (servo) güce gereksinim kalmaz. Elektrikli direksiyon sistemi, direksiyon sertliği ayarlamak için ilave bir donanıma ihtiyaç duymaz, hidrolik sistem ilave donanıma ihtiyaç duyar.

*Elektromekanik direksiyonda, hidrolik donanımlar tamamen atılmıştır.

*Elektromekanik direksiyon sisteminde bir hidrolik pompa olmadığından motordan güç çalmaz, sadece direksiyon döndürüldüğünde elektrik akımını kullanır. Böylece yakıt tasarrufu sağlanır (100 km’de yaklaşık 0,2 litre).

*Otomatik park sistemi (park asistanı) kullanımı mümkün olmuştur. Direksiyon elektronik kontrol ünitesi (Direksiyon ECU’sü) komutasında, direksiyon kendiliğinden döndürülebilir ve araç kendiliğinden park edebilir. Hidrolik veya elektrohidrolik direksiyonlu araçlarda otomatik park yardımı sistemi kullanılamaz.

*Şerit takip sistemi kullanımı mümkün olmuştur. Yine araçtaki ECU ve sensörlerin de yardımıyla, direksiyona müdahale edilip aracın şeritte kalması sağlanabilir.

*Direksiyonun döndürülmesinden sonra, direksiyonun kendiliğinden toplamasına, düz konuma geçmesine, elektrikli direksiyon sistemi yardımcı olabilir. Ayrıca düz konumda kalmasına destek vererek aracın düz sürüşüne katkı sağlayabilir.

*Direksiyon simidi, dişli kutusu ve tekerlekler arasındaki mekanik bağlantı kesilmemiştir; böylece bir arıza olduğunda aracın direksiyonla yönlendirilmesi halen mümkündür.

*Direksiyon manevra yönünün ve döndürme torkunun (sürücünün direksiyon döndürme kuvvetinin) algılanması için sistemde halen “burulma mili” kullanılır. Burulma mili; direksiyon konum sensörü ve tork sensörüyle birlikte çalışır.

*Direksiyon sistemini, elektrik motoruyla bir arada bulunan “direksiyon kontrol ünitesi (ecu)” yönetir

Elektrikli Direksiyon Sisteminin Avantajları Nelerdir? Elektrikli Direksiyon Sistemine Neden İhtiyaç Duyulmuştur?

*Daha düşük yakıt tüketimi,

*Daha az parça (yağ, pompa, hortum, valf, silindir vb.),

*Daha basit yapı, daha hafif ve daha az yer kaplar (kompakt yapı),

*Daha fazla konfor ve daha iyi sürüş güvenliği

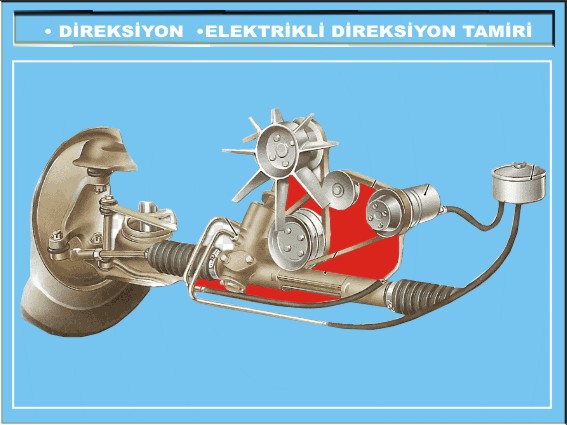

Hidrolik direksiyon sisteminde hidrolik basınç, bir hidrolik pompada üretilir, pompa hareketini motordan (kranktan) alır, bu ise motora ekstra bir yük bindirerek daha fazla yakıtın yakılmasına sebep olur. Bu durum kötü yakıt ekonomisi ve emisyon değerlerinin artması (kötü çevresel etki) demektir. Elektrikli direksiyonda hidrolik pompa yoktur, sadece elektrikli bir motor vardır.

Hidrolik direksiyon sisteminde, direksiyon döndürülse de döndürülmese de, hidrolik pompa çalışmaya devam eder ve motordan güç çeker, yakıt tüketimi artar; fakat elektrikli direksiyondaki elektrikli motor sadece direksiyon döndürüldüğünde elektrik enerjisi harcar. Bir yolcuğun ortalama sadece %10’unda direksiyon çevrilir, %90’ı boyunca direksiyon manevrasına ihtiyaç duyulmaz.

Araç dururken veya park-manevra sırasında en fazla ihtiyaç duyulan destek kuvveti, hidrolik direksiyonun sağlaması daha zordur, çünkü bu sırada motor devri, yani pompanın devri de düşüktür, sistem yeterince yüksek hidrolik basınç üretemez. Bu sebeple direksiyon yeterince yumuşak olmayabilir.

Hidrolik direksiyonda çok fazla parça vardır. Bu durum; fazla ağırlık, çok yer kaplaması ve fazla maliyet demektir. Elektrikli direksiyonda; az parça, daha az yer kaplama, daha az maliyet, daha kolay bakım söz konusudur.

Hidrolik direksiyon sisteminde; otomatik park sistemi (park asistanı) veya şerit takip sistemi gibi yeni nesil teknolojiler uygulanamaz.

Elektrikli Servo Direksiyon Ne Demektir?

Otomotivde “servo” ilave güç , ilave destek anlamında kullanılan, küçük bir kuvvet ile daha büyük kuvvetler elde edilmesi prensibine dayanan bir terimdir. Servo direksiyon denildiğinde; bu direksiyon siteminin bir yardımcı güç donanımıyla donatılmış olduğu (elektrikli veya hidrolik) anlaşılmalıdır. Servo direksiyonda, direksiyon simidini döndürmede sürücü dışında ilave bir güç kaynağının ilave bir kuvvetle sistemi desteklediği anlaşılır. Mekanik olmayan tüm direksiyonlara servo direksiyon diyebiliriz.Servo desteği; sürücünün direksiyonu döndürmek kuvvetine ilave olarak, sistemin uyguladığı kuvvet sonucu oluşan destektir.

Elektrikli Direksiyon Sisteminin Çalışma Prensibi (Elektromekanik Direksiyon Nasıl Çalışır)

Direksiyon simidinin sürücü tarafından döndürülmesiyle direksiyon mili döner, ayrıca direksiyon miline bağlı olan bir elektrik motoru da çalışarak, direksiyon milinin dönme kuvvetini (torkunu) arttırır, böylece direksiyon kuvveti desteklenmiş olur ve direksiyon simidi yumuşar.Elektrikli direksiyon sistemini ECU (direksiyon kumanda ünitesi), direksiyon torksensörü ve direksiyon açı sensöründen gelen sinyallere çalıştırır. Bunun dışında çalışmayı düzenlemek amacıyla, bazı diğer elektronik kontrol ünitelerinden (Can-bus ile) alınan sensör sinyalleri de kullanılır (örneğin araç hızı, motor devri vb.).

Tek pinyonlu elektromekanik direksiyon sisteminde, kremayere hareket veren tek bir pinyon dişli vardır. Elektrik motoru, bu pinyon dişliyi döndüren mile paralel olarak bağlanmıştır ve tork desteği verir. Bu direksiyon tasarımı, çift pinyonlu elektrikli direksiyon sistemine nazaran daha az sürtünme kayıpları sağlar.

Elektrik motoru, direksiyon sistemine 2-3Nm ilave döndürme kuvveti (tork) desteği sağlayabilir ve 2 – 80 amper arası akım çekebilir. Sürücü direksiyonu fazla bir kuvvetle döndürürse, daha fazla destek olabilmek için elektrik motorunun çektiği akım da artar, böylece direksiyon yardımcı gücü artmış olur. Direksiyon az kuvvetle döndürülürse, motorun çektiği akım (amper) azalır.

Elektrikli motoru çıkış mili bir sonsuz vida dişli şeklindedir ve direksiyon mili üzerindeki büyük dişli çarka geçmiş durumdadır, direksiyon mili üzerindeki büyük dişili plastikten yapılmıştır, böylece daha sessiz çalışma sağlanır. Elektrik motorunun dönüşü, direksiyon milindeki dişlinin dönüşünü destekler. Böylece direksiyon simidini elle döndürme kuvveti azaltılmış olur. Sonsuz vida dişli ile büyük plastik dişli arasında yaklaşık 22:1 dişli oranı vardır; yani sonsuz dişli 22 tur döndüğünde, plastik dişli (direksiyon mili) 1 tur döner, bununla birlikte elektrikli motorun torku da 22 kat artmış olur.

Direksiyon elektrikli motorunu, direksiyon kontrol ünitesi (ECU), sensörlerden gelen sinyaller doğrultusunda ve hafızasında yüklü olan programa göre çalıştırır. Elektrikli motor bir DC (doğru akım) motoru olduğundan, elektrik sinyalinin yönü değiştirilerek, motorun dönüş yönü değiştirilebilir.

Direksiyon kontrol ünitesi, direksiyon kolonu veya direksiyon dişli kutusu yakınında bulunur. Sensör hatları ve sinyal hatlarının oluşturduğu bir soket bağlantısı vardır.

Sistemin çalışmasını sensörlerden gelen sinyaller belirler, buna göre sistemin çalışması ve sensörlerin görevleri;

Direksiyon Tork Sensörü: Direksiyon burulma mili ile beraber çalışır. Sürücünün direksiyona uyguladığı el kuvvetini bu sensör ölçer. Direksiyon tork (moment)sensörü, direksiyonun ne yöne çevrildiğini ve ne kadar kuvvetle çevrildiği algılayarak, direksiyon kumanda ünitesine (ECU) gönderir. Kontrol ünitesi ise, elektrik motorunun hangi yönde ve ne kadar güçle çalıştırılacağını hesaplayarak sinyal gönderir. Sürücü direksiyonu çevirdiğinde burulan burulma mili, ne kadar çok burulursa (yani sensörün ecu’ye gönderdiği burulma bilgisi ne kadar fazla ise); elektrik motoru o kadar çok kuvvetli çalıştırılır. Burulma mili az burulursa; elektrik motoru az kuvvetle destek sağlar. Burulma mili hiç burulmazsa, elektrik motoru çalışmaz.

Direksiyon döndürülmüş haldeyken bırakılır ve direksiyon düz konuma geçmezse, elektrik motoru devreye girerek direksiyonu toplar, toplanmasına destek olur.

Direksiyon Konum (Pozisyon) Sensörü:Direksiyonun o anki konumunu, döndürülme açısını (direksiyonun düz konumdan ne kadar saptığını) ve döndürülme hızını algılayıp, direksiyon kontrol ünitesine sinyal gönderir.

Bunun dışında, motor devir sensörü, araç hız sensörü gibi sensörlerden gelen sinyallere göre, elektrikli direksiyonun çalışmasında ayarlamalar yapılır.

Bazı sistemlerde direksiyon simidinde bir açı sensörü bulunmaz; bunun yerine elektrik motorunda bir “rotor konum sensörü” vardır. Bu sensör, elektrik motorunun dönüş miktarını ve konumunu, direksiyon kumanda ünitesine gönderir. Kumanda ünitesi, direksiyon açısını belirlemek için; kremayerin merkezi konumunu (hafızasında kayıtlıdır), direksiyonun düz konum değerini ve elektrik motoru rotorunun dönüş miktarı bilgilerini kullanır.

Hıza Duyarlı Elektrikli Direksiyon Sistemi

Araç hızlandıkça, daha az yardımcı kuvvet (daha az elektrikli motor gücü) uygulanarak direksiyonun sertleşmesi sağlanır. Araç dururken, park ederken, manevra yaparken, elektrikli motorun gücü  arttırılır ve direksiyonun yumuşak olması sağlanır.

Elektrikli direksiyon sisteminin kullanımıyla, aktif park asistanı (otomatik park yardımı sistemi) kullanılması mümkün olmuştur.

Aktif Park Asistanı

Park edilebilecek boşluğu algılar, sürücü onay verdiğinde aracın kendi kendine park etmesi sağlanır. Direksiyonu elektrik motoru çevirir, sürücü direksiyonu çevirmez. Bu sistem belirli bir hızın altında (30-35km/h) aktif olur.

Parktronic

Park edilme için yönlendirme-bilgilendirme yapar. Park konumunu belirler, park etme için izlenmesi gereken yolu hesaplar, direksiyonun çevrilmesi için uyarıda bulunabilir. Park sensörleriyle sesli olarak veya kamerayla görüntülü olarak yönlendirme yapar. Fakat kendi kendi park etmez, direksiyonu kendiliğinden çevirmez.
